Sistem Perlindungan Perikanan Ray Shield
Kandungan
Generasi baharu sistem keselamatan pintar dan perlindungan perikanan pintar berasaskan gabungan maklumat berbilang sumber.
1. Gambaran Keseluruhan Sistem
Sistem Perlindungan Perikanan Ray Shield – Sea Manager (selepas ini dirujuk sebagai Ray Shield) ialah perisian terminal pintar yang dibangunkan untuk aplikasi akuakultur pintar (ladang laut).
Ia merupakan platform perniagaan berasaskan peristiwa pertama yang menampilkan:
- Pengesanan sasaran
- Penjejakan berangkai
- Tangkap & pengumpulan bukti
- Amaran pintar
- Kebolehkesanan peristiwa
Peranti luaran sistem ini boleh disambungkan kepada radar keselamatan beresolusi tinggi serta peranti PTZ elektro-optik utama, membolehkan operasi yang lancar.
Dengan menggabungkan dan menganalisis maklumat pengesanan daripada pelbagai penderia pintar — terutamanya radar — sistem ini mencapai:
- Kadar penggera palsu yang sangat rendah
- Pengelasan sasaran pintar tahap tinggi
- Prestasi semua-cuaca yang stabil

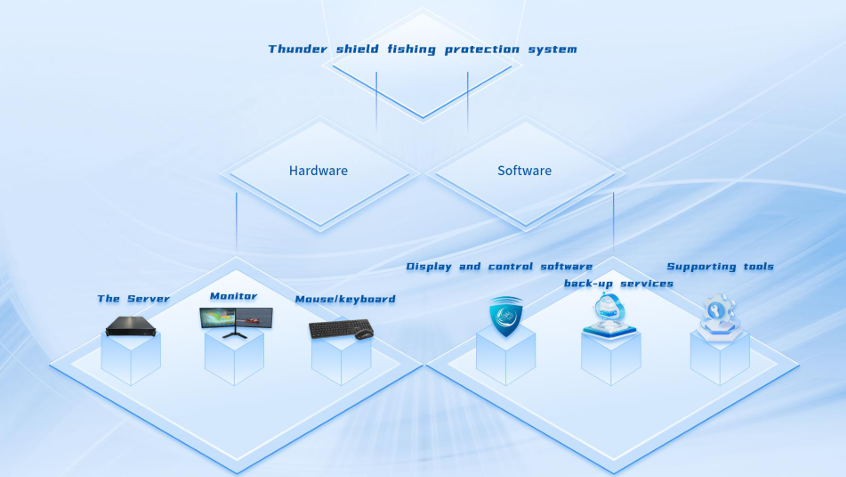

2. Komposisi Sistem
Sistem Perlindungan Perikanan Ray Shield beroperasi melalui gabungan perkakasan dan perisian sokongan.
3. Persekitaran Perkakasan
3.1 Peralatan Perkakasan
| Komponen | Spesifikasi |
|---|---|
| Konfigurasi Pelayan | |
| CPU | Pemproses Intel® Core™ |
| Cakera Keras | 2TB |
| Kad Grafik | NVIDIA GeForce |
| Memori | 32GB DDR5 |
| Sistem Operasi | Windows 10 Professional |
| Monitor | |
| Resolusi | 3840×2160 |
| Saiz Paparan | 27″ |
| Bilangan Skrin | 2 |
3.2 Sambungan Perkakasan

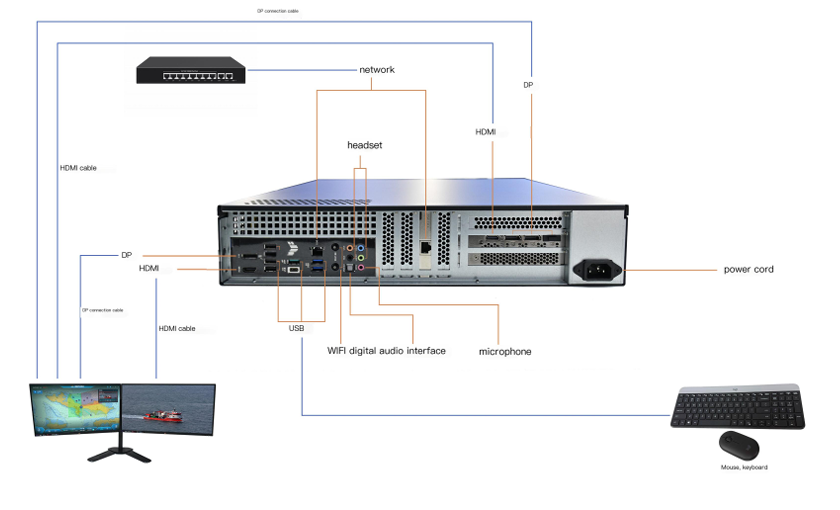

Rajah Sambungan Sistem
3.3 Spesifikasi Perkakasan
| Kategori | Butiran |
|---|---|
| Nama Produk | Sistem Ray Shield untuk Perikanan |
| Model | LDS-002a |
| Bentuk | Sarung rak 2U |
| Bahan | Aloi Aluminium 6061 |
| Pemasangan | 4× Braket pemasangan |
| Dimensi (P×L×T) | 482×450×89 mm |
| Berat | ≤ 10 kg |
| Input Kuasa | 100–240 V AC 50/60 Hz |
| Bekalan Kuasa | 550 W ganti, boleh tukar panas |
| Sistem Operasi | Windows 10 |
| Pemproses | Siri Intel® Core™ |
| Storan | 2 TB SSD |
| Memori | 32 GB DDR5 |
| Antara Muka Rangkaian | 1× Realtek 2.5 GbE, 1× 1 GbE |
| Wi-Fi | Wi-Fi 6E |
| Antara Muka Grafik | 2× HDMI, 4× DisplayPort |
| Port USB | 4× USB 2.0, 2× USB 5 Gbps, 1× USB 10 Gbps, 1× USB 20 Gbps (Type-C) |
| Audio | S/PDIF OUT + 5× Audio Jack |
| Unit Paparan | 2 × Monitor 27″ 4K |
| Peranti Input | Papan kekunci & tetikus tanpa wayar |
| Penyejukan | Kipas industri 6″ dengan galas berganda |
| Jaminan | 3 tahun (komponen utama), 1 tahun (aksesori) |
| Aksesori | Kabel kuasa, braket (kabinet/meja/dinding) |
| Peranti Disokong | Radar (Wuhan Lakeda Technology Co., Ltd.) + jenama PTZ utama (Hikvision, Dahua, Hupu, Shenrong) |
| Peranti Pilihan | Lencana elektronik, penerima AIS, modul pengumpulan isyarat |

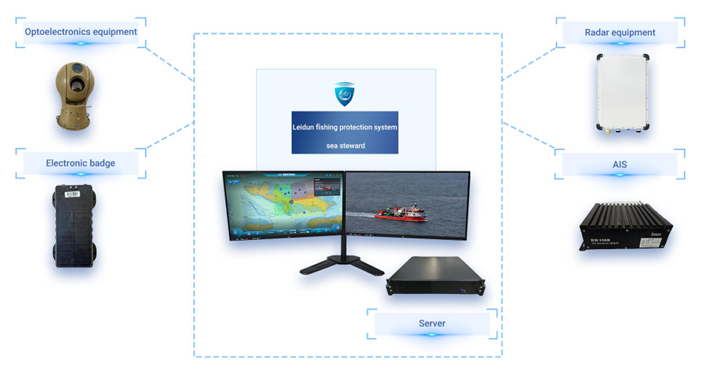

4. Peralatan Sokongan
| Jenis Peranti | Penerangan |
|---|---|
| Pengesan (Radar) | Dipasang di lokasi tinggi untuk pemantauan masa nyata semua kapal dalam liputan. Menyokong pengesanan 360° altitud rendah di semua keadaan cuaca. |
| Penerima AIS | Dipasang di lokasi tinggi; memaparkan semua kapal AIS dengan maklumat seperti kedudukan, haluan, kelajuan, nama, dan panggilan. |
| Lencana Elektronik | Dipasang pada kapal dalaman untuk mengenal pasti sasaran sah atau tidak; beroperasi bersama radar. |
| Peralatan Pengumpulan Isyarat | Dipasang di lokasi tinggi untuk mengumpul isyarat mudah alih 4G/5G dan memaparkan semua sasaran aktif dalam liputan. |
| Peranti Video / Optoelektronik | Menyediakan rakaman visual HD dan imej terma inframerah. Disepadukan dengan radar untuk penjejakan automatik. |
5. Pengenalan Sistem
5.1 Antara Muka Sistem
5.2 Ciri-ciri Sistem
| No. | Kategori Fungsi | Penerangan |
|---|---|---|
| 1 | Pengesanan Sasaran | Pengesanan dan perolehan automatik sasaran; pemetaan trajektori dan penilaian tahap ancaman. |
| 2 | Amaran Pintar | Amaran awal bagi aktiviti pelayaran berbahaya atau haram; menyokong semakan video serta-merta dan mesej amaran. |
| 3 | Penjejakan Berangkai | Penjejakan masa nyata sasaran yang dipilih; panduan automatik kamera PTZ untuk rakaman visual. |
| 4 | Tangkap Bukti | Tangkap imej dan video secara automatik semasa penjejakan. |
| 5 | Jejak Peristiwa | Main semula peristiwa amaran dengan trajektori dinamik dan rakaman radar serta video masa nyata. |
| 6 | Pertukaran Peta | Tukar antara imej satelit dan carta nautika elektronik standard. |
| 7 | Operasi Tanpa Pengawasan | Pemantauan automatik dengan amaran pintar tanpa operator manusia. |
| 8 | Keserasian Pelbagai Peranti | Menyokong integrasi pelbagai jenis penderia dan peranti tambahan. |
5.3 Penunjuk Prestasi
| Parameter | Nilai |
|---|---|
| Bilangan Sambungan Radar Maksimum | 9 |
| Bilangan Peranti Optik Maksimum | 9 |
| Bilangan Lencana Elektronik Maksimum | 200 |
| Sasaran Disokong | 1,024 |
| Zon Amaran | 200 |
| Pratonton Video Serentak | 16 |
