Комплексный анализ радарной технологии: от истоков до современных применений

Origin and Historical Background of Radar Name

Что такое радар?

Радар (RADAR) - это аббревиатура, обозначающая “Radio Detection and Ranging” (радиолокация и определение дальности). Это ключевая технология, которая использует радиоволны для обнаружения объектов и определения их пространственных положений. В ноябре 1940 года американские флагманские командиры Сэмюэл М. Такер и Ф. Р. Фурт впервые официально предложили термин “радар”, поэтому он также широко называется “радиосистемой позиционирования”.

Историческое развитие радарной технологии

Истоки и ранние применения

Радарная технология восходит к Первой мировой войне. В то время британская армия срочно нуждалась в технологии, способной обнаруживать воздушные металлические объекты, чтобы противостоять угрозе германских воздушных налетов. Во Второй мировой войне радарная технология быстро развивалась, постепенно появлялись различные функциональные системы, такие как зенитные, бомбардировочные с воздуха на землю, огневые системы управления с воздуха на воздух и системы идентификации дружественных и вражеских объектов.

Технологические достижения и эволюция

После Второй мировой войны радарная технология достигла нескольких важных прорывов, в том числе:

  • Моноимпульсная угловая трекинг-технология
  • Импульсно-доплерская обработка сигналов
  • Техники высокого разрешения синтетического апертурного и импульсного сжатия
  • Интегрированные системы идентификации дружественных и вражеских объектов
  • Компьютерно-автоматизированные огневые системы управления
  • Возможности обхода и следования по рельефу местности
  • Активно/пассивная фазированная антенная технология
  • Технология частотной гибкости
  • Возможности обнаружения и трекинга нескольких целей
Современная радарная технология

С быстрым развитием микроэлектроники современный радар превратился в интегрированную систему с несколькими детекторами, работающими совместно, и включающую различные оптические методы обнаружения, такие как инфракрасный, ультрафиолетовый и лазерный. Современные радарные системы могут одновременно выполнять несколько функций, сканировать цели в различных режимах поиска и трекинга, автоматически корректируя ошибки от помех.

Как работает радар

Основной принцип работы радара аналогичен отражению звуковых волн. Как при крике в долине возникает эхо, так и радар обнаруживает цели, излучая импульсы электромагнитной энергии.

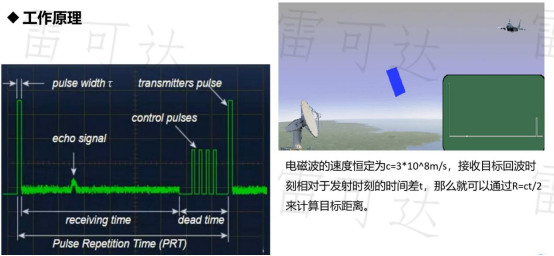

Schematic Diagram of Radar Operation: Transmitting and Receiving Electromagnetic Waves

После того, как радиочастотная (РЧ) энергия излучается в сторону целевого объекта, часть энергии возвращается в радарное устройство в виде эха. Точно измерив временную задержку эха, радар может рассчитать расстояние и азимут цели. Современные радарные системы также могут извлекать другие важные параметры, такие как скорость и угловое положение цели.

Радар может проникать сквозь такие среды, как туман, снег, дождь и облака, эффективно различать неподвижные и движущиеся цели, а также стабильно работать в различных неблагоприятных погодных условиях.

Технические преимущества радара

По сравнению с традиционным визуальным наблюдением радар имеет следующие значительные преимущества:

  • Работа в любую погоду: Может непрерывно работать днем и ночью в различных погодных условиях.
  • Сильная проникающая способность: Может проникать сквозь препятствия, такие как туман, дождь, снег и даже стены.
  • Обширный мониторинг: Покрывает обнаружение целей на всей полусфере.
  • Динамическое слежение за целями: Поддерживает обнаружение и идентификацию движущихся объектов с высоким разрешением.
  • Безлюдная работа: Позволяет автоматически работать круглосуточно.

Классификация радарных систем

Классификация по типу сигнала

  1. Постоянно-волновой (доплеров) радар

    • Излучает непрерывные волновые сигналы с постоянной частотой.
    • Измеряет скорость цели по доплеровскому сдвигу.
    • В основном используется для мониторинга дорожного движения.

  2. Радар с частотно-модулированной непрерывной волной (FMCW-радар)

    • Генерирует временные ссылки с помощью частотно-модулированных непрерывных волн.
    • Одновременно измеряет скорость и расстояние.
    • Часто используется для точных измерений при посадке воздушных судов.

  3. Импульсный радар

    • Определяет расстояние и азимут цели по разности времени между переданным и принятым импульсом.
    • Подходит для дальнего воздушного наблюдения.

  4. Доплеров импульсный радар

    • Использует высокую частоту повторения импульсов (PRR), чтобы повысить точность измерения радиальной скорости.
    • Подавляет статические помехи и обнаруживает движущиеся цели.
    • Очень важен для мониторинга погоды.

  5. Радар индикации движущихся целей (MTI-радар)

    • Использует доплеровскую частоту, чтобы различать движущиеся и неподвижные цели.
    • Использует импульсы с низкой PRR, чтобы избежать неопределенности по дальности.
    • Часто используется для наземного поиска и наблюдения за самолетами.
Классификация по области применения
  • ПВО-радар: Определение позиции цели и наведение оружия.
  • Бортовой радар: Навигация в полете и военные применения.
  • Радар воздушного движения: Руководство самолетами при взлете и посадке в аэропортах.
  • Полицейский радар: Быстрое определение позиции быстро движущихся транспортных средств.
  • Морской радар: Определение положения береговой линии и судов.
  • Наземный радар: Создание наземных радарных карт.
  • Руководящий радар для ракет: Управление полетом ракет.
  • Метеорологический радар: Прогнозирование и мониторинг погоды.
  • Радар для стыковки: Руководство транспортными средствами при стыковке.
  • Радар для ориентации по рельефу местности: Руководство по рельефу местности для авиационных маршрутов.

Заключение

После десятилетий развития радарная технология стала неотъемлемой ключевой технологией в современном обществе, широко применяемой в важных областях, таких как военная, авиационная, метеорологическая и транспортная. По мере дальнейшего развития технологий характеристики и области применения радарных систем будут расширяться.

Следующий обзор: Мы будем углубляться в основные технические характеристики и практические применения ПВО-радаров. Следите за обновлениями!
