ระบบเรย์ชิลด์ ฟิชเชอร์ การ์เดี้ยน
สารบัญ
ระบบอัจฉริยะรุ่นใหม่เพื่อความปลอดภัยและการป้องกันการประมง โดยอาศัยการรวมข้อมูลจากหลายแหล่ง (Multi-source Information Fusion)
1. ภาพรวมระบบ
ระบบป้องกันการประมง Leidun – Sea Manager (ต่อไปนี้เรียกว่า Leidun Fishery Protection)
เป็นซอฟต์แวร์อัจฉริยะที่พัฒนาขึ้นสำหรับการเพาะเลี้ยงสัตว์น้ำอัจฉริยะ (ฟาร์มทางทะเล)
เป็นแพลตฟอร์มแบบ Event-Centered รายแรก ที่มีฟังก์ชันหลักดังนี้:
- การตรวจจับเป้าหมาย
- การติดตามแบบเชื่อมโยง
- การจับภาพและเก็บหลักฐาน
- การแจ้งเตือนอัจฉริยะ
- การตรวจสอบย้อนหลังของเหตุการณ์
อุปกรณ์ภายนอกของระบบเรย์ชิลด์สามารถเชื่อมต่อกับเรดาร์รักษาความปลอดภัยความละเอียดสูง
รวมถึงกล้อง PTZ จากแบรนด์หลัก เพื่อให้การทำงานเป็นหนึ่งเดียวกัน
โดยการรวมข้อมูลจากหลายเซ็นเซอร์อัจฉริยะ — โดยเฉพาะเรดาร์
ระบบสามารถบรรลุ:
- อัตราการแจ้งเตือนผิดพลาดต่ำมาก (Ultra-low false alarm)
- การจำแนกเป้าหมายอัจฉริยะระดับสูงสุด
- การทำงานได้ทุกสภาพอากาศ (All-weather performance)
2. องค์ประกอบของระบบ
ระบบเรย์ชิลด์ ฟิชเชอร์ การ์เดี้ยน ทำงานร่วมกันระหว่างซอฟต์แวร์และฮาร์ดแวร์ที่ออกแบบให้สอดคล้องกัน
3. สภาพแวดล้อมของฮาร์ดแวร์
3.1 อุปกรณ์ฮาร์ดแวร์
| ส่วนประกอบ | รายละเอียด |
|---|---|
| เซิร์ฟเวอร์ | |
| CPU | Intel® Core™ Processor |
| ฮาร์ดดิสก์ | 2TB |
| การ์ดจอ | NVIDIA GeForce |
| หน่วยความจำ | 32GB DDR5 |
| ระบบปฏิบัติการ | Windows 10 Professional |
| จอภาพ | |
| ความละเอียด | 3840×2160 |
| ขนาดจอ | 27″ |
| จำนวนหน้าจอ | 2 |
3.2 การเชื่อมต่อฮาร์ดแวร์
แผนผังการเชื่อมต่อระบบ
3.3 สเปกของฮาร์ดแวร์
| หมวดหมู่ | รายละเอียด |
|---|---|
| ชื่อผลิตภัณฑ์ | Ray Shield Fishery System |
| รุ่น | LDS-002a |
| รูปแบบตัวเครื่อง | เคส Rackmount 2U |
| วัสดุ | อะลูมิเนียมอัลลอยด์ 6061 |
| การติดตั้ง | ติดตั้งด้วยขา Bracket 4 จุด |
| ขนาด (ย×ก×ส) | 482×450×89 มม. |
| น้ำหนัก | ≤ 10 กก. |
| แรงดันไฟเข้า | 100–240 V AC 50/60 Hz |
| กำลังไฟฟ้า | 550 W ระบบสำรองแบบถอดเปลี่ยนได้ |
| ระบบปฏิบัติการ | Windows 10 |
| โปรเซสเซอร์ | Intel® Core™ Series |
| พื้นที่จัดเก็บ | SSD 2 TB |
| หน่วยความจำ | 32 GB DDR5 |
| พอร์ตเครือข่าย | 1× Realtek 2.5 GbE, 1× 1 GbE |
| Wi-Fi | Wi-Fi 6E |
| พอร์ตจอภาพ | 2× HDMI, 4× DisplayPort |
| พอร์ต USB | 4× USB 2.0, 2× USB 5 Gbps, 1× USB 10 Gbps, 1× USB 20 Gbps (Type-C) |
| เสียง | S/PDIF OUT + 5× Audio Jack |
| จอแสดงผล | 2 × จอ 27″ ความละเอียด 4K |
| อุปกรณ์อินพุต | คีย์บอร์ดและเมาส์ไร้สาย |
| ระบบระบายความร้อน | พัดลมอุตสาหกรรมคู่ขนาด 6″ (แบบ Dual-bearing) |
| การรับประกัน | 3 ปี (ชิ้นส่วนหลัก), 1 ปี (อุปกรณ์เสริม) |
| อุปกรณ์เสริม | สายไฟ, ขา Bracket (แบบตู้ โต๊ะ หรือผนัง) |
| อุปกรณ์ที่รองรับ | เรดาร์ (Wuhan Lakeda Technology Co., Ltd.) + กล้อง PTZ แบรนด์หลัก (Hikvision, Dahua, Hupu, Shenrong) |
| อุปกรณ์เสริมเพิ่มเติม | ป้ายอิเล็กทรอนิกส์, เครื่องรับ AIS, หน่วยเก็บข้อมูล Hotspot |
4. อุปกรณ์สนับสนุน
| ประเภทอุปกรณ์ | คำอธิบาย |
|---|---|
| เรดาร์ตรวจจับ (Detector) | ติดตั้งในจุดสูงเพื่อเฝ้าระวังเรือทุกลำภายในรัศมี ตรวจจับได้ 360° ทั้งระดับต่ำและต่ำมากในทุกสภาพอากาศ |
| เครื่องรับ AIS | แสดงตำแหน่ง ทิศทาง ความเร็ว และชื่อเรือของทุกลำที่เปิดสัญญาณ AIS |
| ป้ายอิเล็กทรอนิกส์ (Electronic Badge) | ใช้ระบุตัวตนของเรือฝ่ายเดียวกันหรือฝ่ายตรงข้าม ทำงานร่วมกับเรดาร์ |
| อุปกรณ์เก็บข้อมูล Hotspot | ติดตั้งในจุดสูงเพื่อรวบรวมสัญญาณ 4G/5G ของเรือและอุปกรณ์ในพื้นที่ |
| กล้องวิดีโอ / อุปกรณ์แสงเชิงแสง | กล้องความละเอียดสูงและกล้องอินฟราเรด ตรวจจับและติดตามภาพร่วมกับข้อมูลจากเรดาร์ |
5. การแนะนำระบบ

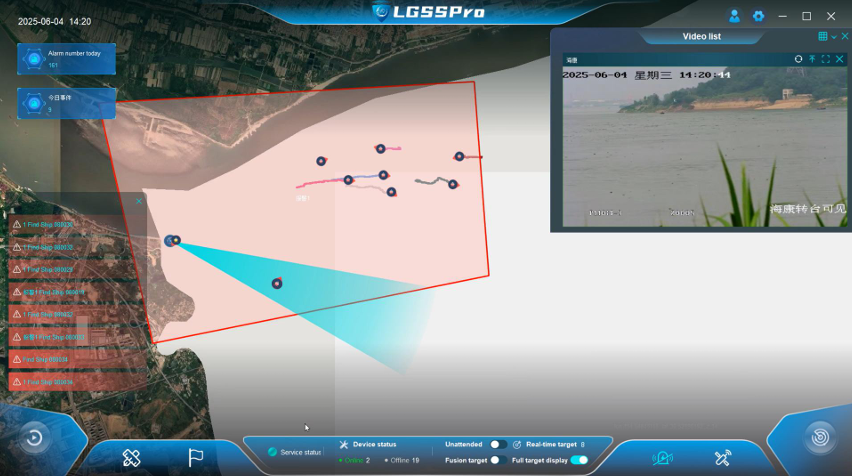

5.1 ส่วนติดต่อผู้ใช้ของระบบ

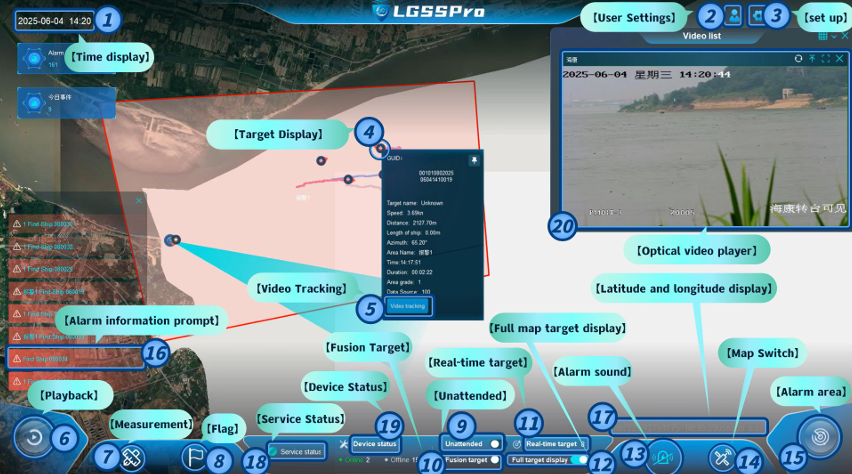

5.2 ฟังก์ชันของระบบ
| ลำดับ | หมวดฟังก์ชัน | คำอธิบาย |
|---|---|---|
| 1 | การตรวจจับเป้าหมาย | ตรวจจับและได้เป้าหมายอัตโนมัติ แสดงเส้นทางเคลื่อนไหวและระดับความเสี่ยง |
| 2 | การแจ้งเตือนอัจฉริยะ | แจ้งเตือนกิจกรรมต้องสงสัยหรือการเดินเรือผิดกฎหมาย พร้อมรีวิววิดีโอและส่งเสียงเตือน |
| 3 | การติดตามแบบเชื่อมโยง | ติดตามเป้าหมายแบบเรียลไทม์ ควบคุมกล้อง PTZ อัตโนมัติเพื่อติดตามและจับภาพ |
| 4 | การเก็บหลักฐาน | บันทึกภาพและวิดีโออัตโนมัติระหว่างการติดตาม ใช้เป็นหลักฐานเหตุการณ์ |
| 5 | การตรวจสอบย้อนหลัง | เล่นซ้ำเหตุการณ์แจ้งเตือนพร้อมเส้นทางการเคลื่อนไหว เก็บข้อมูลเรดาร์และวิดีโอแบบเรียลไทม์ |
| 6 | การสลับแผนที่ | สลับระหว่างแผนที่ดาวเทียมและแผนที่เดินเรืออิเล็กทรอนิกส์ |
| 7 | การทำงานอัตโนมัติ (Unattended) | ระบบแจ้งเตือนและตรวจสอบอัตโนมัติแบบไร้คนควบคุม |
| 8 | การรองรับอุปกรณ์หลายชนิด | รองรับการบูรณาการเซ็นเซอร์หลายประเภทและอุปกรณ์เสริมเพิ่มเติม |
5.3 ตัวชี้วัดสมรรถนะ
| พารามิเตอร์ | ค่า |
|---|---|
| จำนวนเรดาร์สูงสุดที่เชื่อมต่อได้ | 9 |
| จำนวนกล้องเชิงแสงสูงสุด | 9 |
| จำนวนป้ายอิเล็กทรอนิกส์สูงสุด | 200 |
| เป้าหมายที่รองรับ | 1,024 |
| โซนแจ้งเตือน (Alarm Zones) | 200 |
| การดูภาพวิดีโอพร้อมกันสูงสุด | 16 |
