Tổng Quan
Radar Giám Sát Ven Biển SR237-8500C là mẫu cao cấp nhất trong dòng SR237, mang lại khả năng nhận thức tình huống hàng hải tầm xa đáng tin cậy.
Được trang bị công nghệ tiên tiến MIMO (Multiple-Input Multiple-Output) và DBF (Digital Beamforming), radar giúp khử nhiễu sóng biển vượt trội, giảm thiểu báo động giả ngay cả trong môi trường ven biển phức tạp.
Được thiết kế cho phát hiện tàu thuyền, cảnh báo sớm và chỉ thị mục tiêu, SR237-8500C lý tưởng cho cảng biển, tuyến phòng thủ ven biển, giàn khoan ngoài khơi và đường thủy nội địa.
Với khả năng quét điện tử mảng pha và vùng phủ rộng, người vận hành có thể duy trì nhận thức tình huống toàn diện trên khu vực biển lớn và phản ứng nhanh với các mối đe dọa hoặc bất thường phát sinh.
Tính Năng Chính
- Phát hiện tàu tầm xa: Giám sát hiệu quả trong phạm vi 8,5 km với hiệu suất theo dõi ổn định.
- Giám sát thời gian thực: Quét liên tục giúp phát hiện ngay các hoạt động bất thường của tàu.
- Theo dõi mục tiêu di chuyển nhanh: Tốc độ khung hình cao hỗ trợ theo dõi ổn định cả tàu thường và tàu cao tốc.
- Kết nối đa radar: Hỗ trợ triển khai nhiều thiết bị để tạo vùng giám sát phân tầng, mở rộng.
- Nhỏ gọn & dễ lắp đặt: Gắn trên cột hoặc công trình với mức tiêu thụ điện thấp, dễ triển khai.
- Hoạt động mọi thời tiết: Làm việc ổn định 24/7, không bị ảnh hưởng bởi đêm, mưa, sương mù, tuyết hoặc bụi.
Thông Số Kỹ Thuật
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Pulse-Doppler |
| Quét (Phương vị) | Điều khiển mảng pha |
| Quét (Độ cao) | Điều khiển mảng pha |
| Dải tần | C-band |
| Chu kỳ làm việc | 10.5% |
| Góc quét phương vị | 90° |
| Góc quét độ cao | ±9° |
| Tầm phát hiện | 8.5 km |
| Dải vận tốc | 0.5–30 m/s |
| Độ chính xác vận tốc | ±0.2 m/s |
| Độ chính xác khoảng cách | ±8 m |
| Độ chính xác góc | ±1.0° |
| Khoảng cách phát hiện tối thiểu | 100 m |
| Tốc độ khung hình | ~2 fps |
| Số mục tiêu phát hiện đồng thời tối đa | 200 |
| Giao diện | RJ45 Ethernet |
| Công suất tiêu thụ điển hình | ≤45 W |
| Nguồn cấp | AC200–240 |
| Băng thông truyền thông | 10 MHz |
| Nén xung | 8 μs, dạng sóng NLFM |
| Cấp bảo vệ | IP65 |
| Nhiệt độ hoạt động | -20°C đến +55°C |
| Trọng lượng tịnh | ≤5.5 kg |
Kích Thước

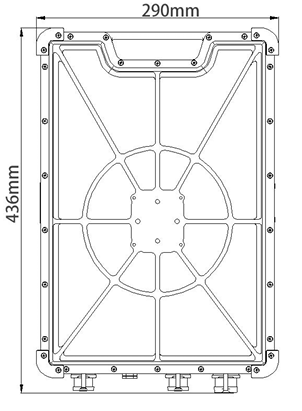

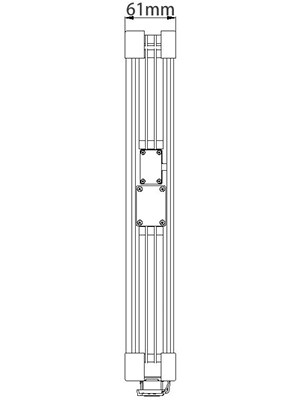

Hình minh họa cấu trúc của radar SR237-8500C:
Đóng Gói & Giao Hàng
Radar được vận chuyển trong bao bì bảo vệ tiêu chuẩn, bao gồm đầy đủ phụ kiện để sẵn sàng triển khai:
- Bộ ăng-ten radar
- Bộ nguồn
- Bộ giá đỡ và bu lông cố định
- Cáp giao diện Ethernet
- Sổ tay hướng dẫn và tài liệu khởi động nhanh
Tất cả các thành phần được đóng gói cẩn thận để đảm bảo an toàn khi vận chuyển và dễ dàng lắp đặt.
Ứng Dụng
Radar SR237-8500C đã được triển khai thành công trong nhiều kịch bản thực tế:
- Giám sát ven biển: Bảo vệ đường bờ biển khỏi đánh bắt và buôn lậu trái phép.
- An ninh cảng: Giám sát vùng nước hạn chế, khu neo đậu và cửa cảng.
- Quản lý đường thủy: Hỗ trợ cơ quan quản lý giao thông thủy nội địa điều tiết luồng tàu, ngăn ngừa va chạm.
- Bảo vệ hạ tầng trọng yếu: Giám sát giàn khoan dầu, cầu và bến cảng 24/7.
Bộ Sưu Tập Ứng Dụng

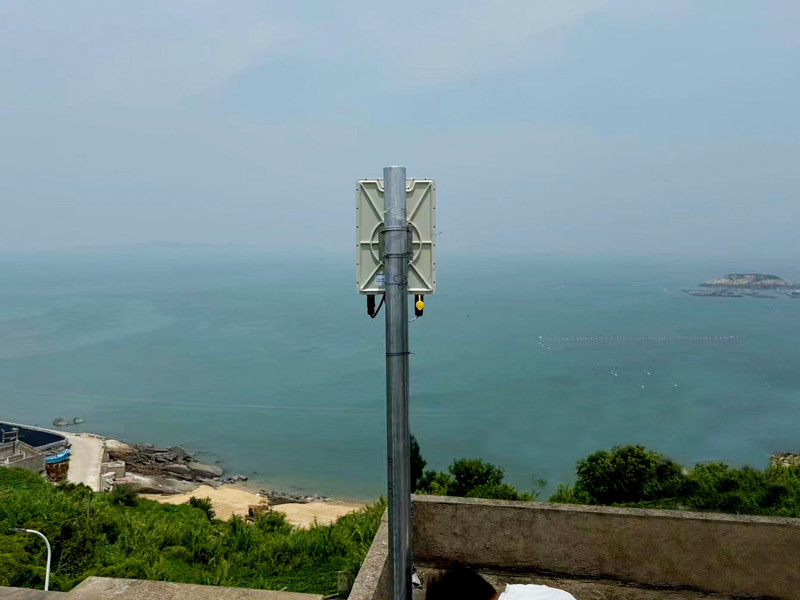

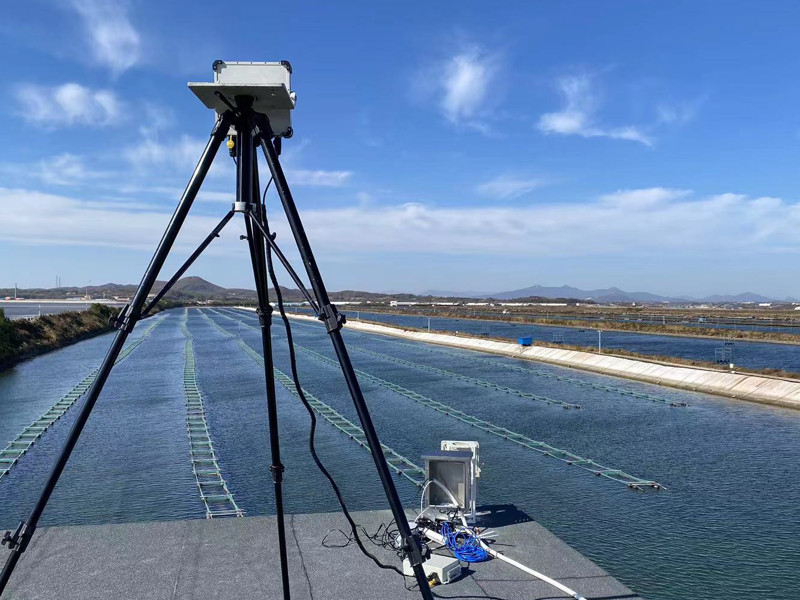

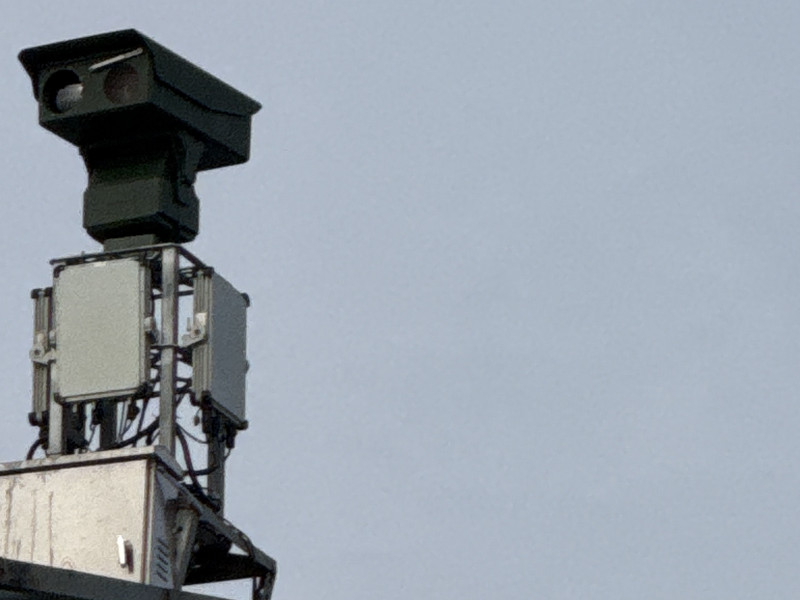

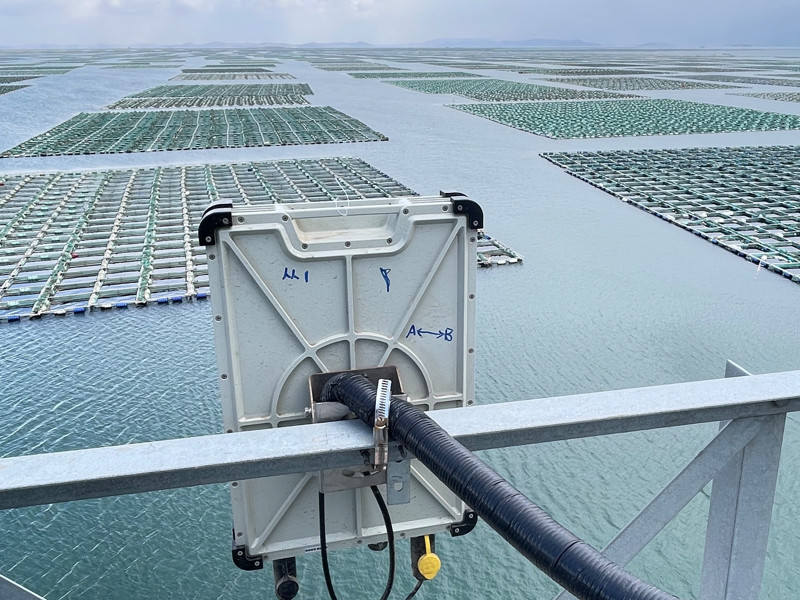

Các hình ảnh thực tế ghi lại trong quá trình thử nghiệm và vận hành:
Câu Hỏi Thường Gặp (FAQ)
H1: SR237-8500C có thể tích hợp với các hệ thống khác không?
Đ1: Có. SR237-8500C cung cấp dữ liệu mục tiêu qua giao thức Ethernet UDP mở, dễ dàng tích hợp với các nền tảng như VMS, PSIM hoặc C2.
Radar truyền dữ liệu mục tiêu tiêu chuẩn — vị trí, tốc độ, hướng và ID — trong cấu trúc định dạng rõ ràng.
Nhóm kỹ thuật phần mềm của đối tác có thể xử lý dữ liệu này dựa theo tài liệu giao thức, tài liệu chi tiết có thể được cung cấp khi cần.
Toàn bộ định dạng thông điệp và ví dụ được trình bày tại đây: Giao Thức Truyền Thông.
H2: Nhiều thiết bị SR237-8500C có thể hoạt động trong cùng một mạng không?
Đ2: Hoàn toàn có thể. Radar hỗ trợ mạng nhiều nút qua Ethernet tiêu chuẩn.
Mỗi thiết bị có thể truyền dữ liệu mục tiêu đến máy chủ trung tâm để hợp nhất và theo dõi phối hợp.
Đồng bộ thời gian được thực hiện thông qua NTP hoặc GPS, đảm bảo tương quan dữ liệu chính xác giữa các trạm.
H3: Radar sử dụng công nghệ gì để chống nhiễu?
Đ3: SR237-8500C áp dụng tạo chùm tia kỹ thuật số (DBF) và thuật toán MTD/CFAR thích ứng để khử nhiễu và loại bỏ tín hiệu giả.
Radar tự động lọc nhiễu do sóng biển và mưa, trong khi bộ phát và kiểm soát tự động khuếch đại (AGC) giúp duy trì hiệu suất ổn định trong môi trường điện từ phức tạp.
H4: Radar có thể điều khiển camera EO/IR trong thời gian thực không?
Đ4: Có. Mỗi mục tiêu được radar theo dõi đều bao gồm thông tin chính xác về hướng và khoảng cách, được cập nhật nhiều lần mỗi giây.
Các tọa độ này có thể được truyền qua giao thức tích hợp để điều khiển tự động camera EO/IR hoặc PTZ phục vụ xác minh hình ảnh và theo dõi.
Khả năng “chuyển tiếp radar đến EO” này đặc biệt quan trọng trong các nhiệm vụ an ninh ven biển đòi hỏi nhận dạng nhanh các mục tiêu nhỏ trên mặt nước.
